| 品牌：美国RETZ瑞茨 | 型号：进口三片式高压气动球阀 | 材质：不锈钢 |
| 连接形式：螺纹 对焊 承插焊 卡套 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：DN10~DN100mm | 适用介质：水 气体 蒸汽 油品 液体 | 压力环境：高压 |
| 工作温度：常温 | 标准：美标 | 流动方向：双向 |
| 驱动方式：气动 | 零部件及配件：阀体 | 用途：控制流体的开关和调节 |
| 类型(通道位置)：直通式 | 规格：3/8“~4 |
RETZ瑞茨/我们一直致力于流体控制领域的持续创新，始于2005……
产品简介/PRODUCT INTRODUCTION

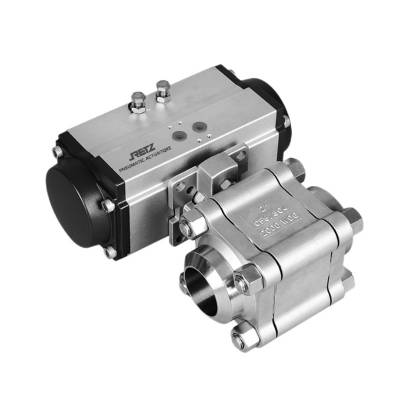

三片式高压气动球阀将三片式阀体结构与高压工况适应性以及气动驱动的高效性巧妙融合，广泛应用于石油化工、天然气输送、电力、冶金等行业，在确保流体***控制、系统安全稳定运行方面发挥着极为重要的作用
三片式高压气动球阀的驱动核心是气动执行机构。该机构主要由气缸、活塞、活塞杆、弹簧以及控制气路等关键组件构成。当接收到来自外部控制系统（如 PLC、DCS 系统或专门的气动控制器）的控制指令后，压缩空气通过精心设计的控制气路精准地进入气缸的特定腔室。倘若压缩空气涌入气缸的一侧，便会推动活塞向另一侧迅猛运动，与之相连的活塞杆则会有力地带动球阀的阀杆进行转动；反之，若压缩空气切换至气缸的另一侧腔室，活塞便会反向驱动活塞杆，从而实现球阀球体的顺时针或逆时针灵活旋转，以此精准达成阀门的开启与关闭动作
标准/STANDARDS
设计标准：ANSI B16.34,API608壁厚标准：ANSI B16.34,EN12516-3
螺纹标准：ANSI B1.20.1;BS21;DIN 2999/259;*** 228-1;IS07/1;JIS B0203承插焊标准：ASME B16.11
对焊端标准：ASME B16.25/IS01127/EN12627法兰端标准：ASME B16.5 CLASS 150/300;
EN1092-1;HG20592 GB/T9113 PN10-PN40;JIS B223810K/20K检测标准：API 598;EN 12266
结构特点/STRUCTURAL CHARACTERISTICS
1.扭矩轻：弹性阀座与球体弹性接触密封比压可控，为球体运转时提供弹性避让，运行扭矩均匀无卡阻，开启无抱死。阀座切边避免高压差状态下球口不会嵌入阀座。
2.阀座密封强：弹性阀座的预密封，在阀门关闭后，上游阀座在介质的压力作用下形成***自密封效果。
3.阀座寿命久：弹性阀座的预压缩行程长，磨损补偿量大，同时有上游密封和下游支撑的形式，使得闭合开始到密封前这段行程，密封面不受介质压力。只有在闭合瞬间，形成密封时，阀座密封面的压强上升，从而实现密封持久。
4.阀座切边与包裹限冷流结构：阀座切边有效利用球体与阀座非支撑面积，阀座衬环包裹防止冷流塌陷，从而实现承高压。
5.阀杆的下端设计一个整体式凸肩，防止它飞出的同时还能防止阀杆泄漏。
6.防静电特征***了球芯、阀杆和阀体间的电流向外引导，有效避免因静电引发的安全隐患。
7.阀杆上的0型圈具有良好的自密封作用，对阀腔内介质起了***密封作用。
8.阀杆和填料函的表面，在阀杆/V型填料；阀杆/压环；阀杆/阀体的密封表面进行了精密加工和组装，达到低泄漏效果。
9.使用碟簧补偿，以适应在密封盖填料环上的负载变动，从而减少在低泄漏应用中重新压紧密封盖的需求。
技术参数
执行器型号：RSC单作用/RDA双作用
供气压力:0.4～0.7MPa
气源接口:G1/4"、G1/8"、G3/8"、G1/2"
环境温度:-30～+70℃
作用形式
单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)
可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
公称通径：DN10~DN100(3/8"~4")
公称压力(MPa)：PN1.6～16MPa(150LB～800LB)
使用温度：-20～150℃
阀芯形式：“O”型球形阀芯
密封填料: 聚四氟乙烯(PTFE)
连接形式：内螺纹、对焊、承插焊、卡套
阀体材质：不锈钢304/316L
