| 产品特性：不锈钢 | 品牌：RETZ瑞茨 | 型号：进口柱塞式截止阀 |
| 材质：不锈钢 | 连接形式：法兰 | 公称通径：DN15-DN200mm |
| 适用介质：蒸汽 | 压力环境：高压 | 工作温度：高温 |
| 标准：美标 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：阀体 | 用途：截止 | 类型(通道位置)：直通式 |
| 密封材料：高温石墨 |
品牌：RETZ瑞茨/美国，我们一直致力于流体控制领域的持续创新，始于2005……
结构及用途

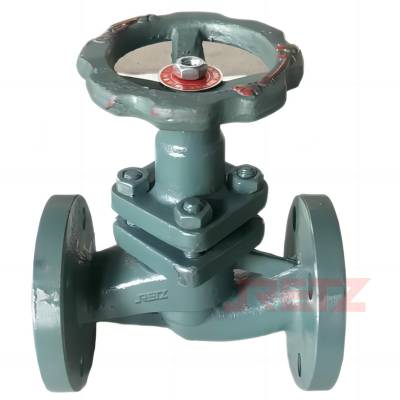

柱塞式截止阀是由阀体、阀盖、阀杆、柱塞、密封圈、手轮等零七八碎件组成(如图)。当旋转手轮时，通过阀杆带动柱塞，使柱塞顶斜锥面与阀座锥面往复离合，完成阀门的开启和关闭。The plunger type globe valve is composed of various pieces such as valve body, valve cover, valve stem, plunger, sealing ring, handwheel, etc. (as shown in the figure). When rotating the handwheel, the plunger is driven by the valve stem, causing the inclined conical surface of the plunger to reciprocate and clutch with the conical surface of the valve seat, completing the opening and closing of the valve.
柱塞式截止阀结合柱塞阀的无泄漏优点和截止阀的启闭快特点，由于密封圈采用密封分别采用金属与非金属，耐高温、耐磨、耐腐等扩大了它的性能使用范围。成为一个结构新颖、用途广泛的新产品，广泛应用在石油、电站、化工、化肥、冶金、机械、制药、印染、造纸和蒸汽管道上。
进口柱塞式截止阀 高温高压柱塞式截至阀特点
在阀门中，柱塞与密封圈间采用过盈配合。通过调节阀盖固定螺栓的压紧，使密封圈被压缩，内圈紧包柱塞外圈紧贴阀腔内壁，这样在密封圈上所产生的径向分力将大于流体的压力，从而***了密封性，***了外泄漏。由于密封圈采用回弹性强，而靡性高的***新型密封材料，所以密封可靠、经久耐用。阀座与柱塞的锥面密封部位，采用耐磨材料，能***阀门的使用寿命。
1、开关时，柱塞在密封圈中缓慢移动，接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的***新型密封材料，所以密封可靠，经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合，从而***了阀门的密封性，***了内外泄漏。
4、关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
6、阀瓣有导向套的定位，在压力急剧变化时柱塞不会产生振动与旋转;
进口柱塞式截止阀 高温高压柱塞式截至阀技术规范 Technical specifications
设计与制造：GB12235
结构长度：国标GB12221、机械部标JB97、美标ANSI、B16.10
法兰结构尺寸：JB81-59、HG5010-58、HG2059220635、ANSI、B16.5
检查和试验：按GB/T13927-1992或IBJ16006-1990、API598之规定
规格尺寸:DN15-DN200;
工作压力:PN1.6-PN10Mpa;
介质温度: 非金属密封－20℃-250℃;金属密封柱塞阀－20℃-420℃
阀体材质:铸钢、不锈钢;
密封材质:金属不锈钢、高温石墨;
填料材质:柔性石墨、PTFE;
