| 产品特性：不锈钢 | 品牌：RETZ瑞茨 | 型号：衬氟氟化氢调节阀 |
| 材质：不锈钢 | 连接形式：法兰 | 加工定制：是 |
| 公称通径：15-300mm | 适用介质：各种高腐蚀化学介质、 弱酸碱介质、 氨气、 氮气、 氧气、 氢气 | 压力环境：常压 |
| 工作温度：常温 | 流动方向：双向 | 驱动方式：气动 |
| 零部件及配件：阀体 | 类型(通道位置)：直通式 | 标准：美标 |
| 密封形式：软密封型 | 规格：15-300 |
品牌：RETZ瑞茨/美国，我们一直致力于流体控制领域的持续创新，始于2005……
产品详情 Product details

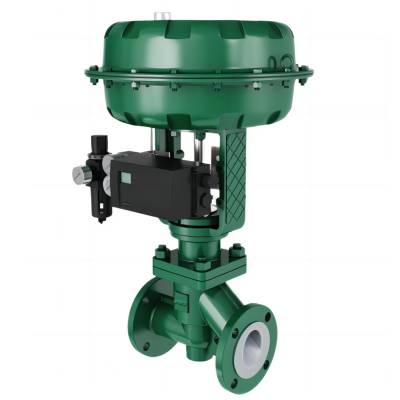

氟化氢、氯用衬氟单座调节阀属氟化氢、湿氯气、干氯气化工行业中有毒、有害、强腐蚀、渗透性氯用介质管道、缓冲罐、储罐管路中自动化流体控制专用阀领域，它是由汽缸活塞式执行机构〔或电动执行机构〕和LCB低温钢全衬PFA(氟材料)单座调节阀阅体两部分组成，是直行程调节阀，由于该阀内腔及阀内件均采用高温模压PFA氟材料工艺，阀体内加装PFA(氟材料)波纹管，使其具有更可靠的耐氯离子腐蚀和密封性能，是氯碱、氯下游化工自控系统产品。The fluorine lined single seat regulating valve for hydrogen fluoride and chlorine belongs to the field of automatic fluid control specialized valves in the chemical industry of hydrogen fluoride, wet chlorine gas, and dry chlorine gas, which are toxic, harmful, strongly corrosive, and permeable chlorine medium pipelines, buffer tanks, and storage tank pipelines. It is composed of two parts: a cylinder piston type actuator [or an electric actuator] and an LCB low-temperature steel fully lined PFA (fluorine material) single seat regulating valve body. It is a straight stroke regulating valve, Due to the use of high-temperature molded PFA fluorine material technology in the valve chamber and internal components, and the installation of PFA (fluorine material) corrugated pipes in the valve body, it has more reliable resistance to chloride ion corrosion and sealing performance, making it the preferred product for downstream chemical automatic control systems of oxygen alkali and chlorine.
进口氯用单座调节阀 衬氟氟化氢专用调节阀特点 Structural characteristics
阀 体：该阀体适用的氯气及高危险介质专用波纹管截止阀整体式阀体结构，减少了泄漏点，阀体内部空间合理，***了波纹管的伸缩空间和膨胀性能，流道***，便于介质快速流通和流量控制，降低管道的流通阻力。阀体内腔为全衬里防腐能力强的PFA。
波纹管：由耐强腐蚀能力的PFA(氟材料)一次模压成型，阀门采用该结构形式使液氧、氧气介质与外部之间形成一个耐强腐蚀屏障，完全***阀杆部位及上、下阅体之间部位达到零泄漏。
阀 瓣：采用防腐能力强的PFA(氟材料)高温模压成型，达到与下密封紧密结合，确保密封***。
填料函：内外等压高温烧结PTFE(聚四氟乙烯)V型填料箱结构形式，该填料密封性能优良，具有自润滑性能，有效防止阀杆抱死现象，使用寿命长。
密封图：阀杆与阀盖部位加装密封圈，此密封圈为增强氟橡胶O型圈密封，防止波纹管损坏后，起到防外泄漏作用。
结构
填料函及填料
填料函采用高温模压PFA(氟材料),填料进行内外等压高温烧结PTFE整体填料箱结构形式，该填料密封性能优良，具有自润滑性能，有效防止阀杆抱死现象，使用寿命长。
波纹管材质
以往氯气调节阀多为PTFE棒材进行车床加工，这种形式的波纹管经过高速运转的车刀切削以后，使氟材料产生脆性，易断裂，寿命短。RETZ波纹管采用的是国际上***的高温模压PFA(氟材料)一次成型技术，良好的解决了四氟波纹管伸缩能力差，使用寿命短的缺陷。
PTFE导向套
派洛特流体控制针对以往衬氟波纹管调节阀无导向套设置，致使调节阀在运行中经常产生频振及调节不准确等严重问题，合理的导向套，***了阀门在高压差和小开度范围调节时震荡现象的发生，确保了调节阀的稳定性和灵敏度，偏差和回差可达≤1%,死区≤
0.4%,可调比实现50:1。
阀瓣形式
单座柱塞型阀芯采用防腐能力强的PFA模压而成，可实现等***比特性(%)、抛物线特性、线性特性(L)、单座快开阅芯特性，和增强PTFE阀座结合，实现零泄漏。
阀座形式
阀座采用防腐能力强的PTFE高温烧结而成，PTFE硬度较高，耐氯腐蚀、耐冲刷，更***与阀瓣衬PFA(氟材料)紧密的配合，实现密封严，寿命长的特点。该阀座喉径可以任意增减，更准确的实现等***比特性(%)、抛物线特性、线性特性(L)、单座快开阀芯特性，实现液氯介质的流量自动化控制和调节。
阀体形式
阀体采用***的整体式阀体结构，阀体内村PFA(氟材料),增加了阀体与衬里层的二次防护，***了液氯介质的阅体外泄漏事故发生。阀体内部空间合理，***了PFA(氟材料)波纹管的伸缩空间和膨胀性能，流道***，便于强腐蚀介质快速流通，***阻塞流的形成，降低管道的流通阻力，延长了氯用单座调节阀的使用寿命。
进口氯用单座调节阀 衬氟氟化氢专用调节阀技术规范 Technical specifications
阀体：不锈钢304,316、LCB/16Mn内衬PTFE/PFA
衬里：PFA(氟材料)
阀座：PTFE
填料：PTFE
阀杆：SS2205/2Cr13
波纹管：PFA(氟材料)
公称压力 PN 1.0～4.0MPa
公称通径 DN20～300
适用温度：-40～150℃
结构形式：直通式
氟化氢、氯用衬氟单座调节阀是高危介质调节阀的技术，适用于氯碱、PVC、多晶硅、石油、化工、医药、农药及氯下游化工中，液氧、氯气等高危介质领域而设计的专用控制阀。
